значок название ОКЛ огнестойкий кабель АВАНГАРД в составе ОКЛ КНС в составе ОКЛ
ОКЛ «АвангардЛайн»

Кабели для систем пожарной сигнализации огнестойкие КПСнг(А)-FRLS, КПСCнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСЭСнг(А)-FRLS, КПСнг(А)-FRHF, КПСCнг(А)-FRHF, КПСЭнг(А)-FRHF, КПСЭCнг(А)-FRHF;


Кабели монтажные огнестойкие с низкой токсичностью продуктов горения КПСнг(А)-FRLSLTx, КПСCнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, КПСЭСнг(А)-FRLSLTx;


Кабели для систем пожарной сигнализации огнестойкие марки КПКВнг(А)-FRLS, КПКВСнг(А)-FRLS, КПКЭВнг(А)-FRLS, КПКВЭСнг(А)-FRLS, КПКВнг(А)-FRHF, КПКВСнг(А)-FRHF, КПКЭВнг(А)-FRHF, КПКВЭСнг(А)-FRHF, КПКВнг(А)-FRLSLTx, КПКВнг(А)-FRLSLTx, КПКВСнг(А)-FRLSLTx, КПКЭВнг(А)-FRLSLTx, КПКВЭСнг(А)-FRLSLTx;


Кабели для адресных систем пожарной сигнализации огнестойкие марки КАСнг(А)-FRLS, КАСЭнг(А)-FRLS, КАССнг(А)-FRLS, КАСЭСнг(А)-FRLS, КАСнг(А)-FRLSLTx, КАСЭнг(А)-FRLSLTx, КАССнг(А)-FRLSLTx, КАСЭСнг(А)-FRLSLTx, КАСнг(А)-FRHF, КАСЭнг(А)-FRHF, КАССнг(А)-FRHF, КАСЭСнг(А)-FRHF;


Кабели силовые ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS, ППГнг(А)-FRHF, ППГЭнг(А)-FRHF;


Кабели силовые с низкой токсичностью продуктов горения ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx.

  • Системы кабельных лотков и кабельных лестниц «IEK», «ДКС», «Промрукав», «OSTEC», «КМ-профиль»

  • Огнестойкие коробки  «Авангард», «Гефест», «Промрукав, «Ecoplast», «ПРО Системс», «Мета»

  • Металлорукав  «ИЭК Холдинг», «ДКС», «Промрукав»

  • Трубы стальные  «ИЭК Холдинг»

  • Трубы гладкие пластивовые  «Промрукав», «Ecoplast»

  • Трубы гофрированные  «ДКС», «Промрукав», «Ecoplast»

  • Кабель - каналы пластиковые  «ИЭК Холдинг», «ДКС», «Промрукав», «Ecoplast»

  • Кабель - каналы металлические  «Гефест»

  • Системы крепежа.
ОКЛ «Авангардлайн-IEK»

КПСнг(А)-FRLS, КПСЭнг(А)-FRLS, КПСнг(А)-FRHF,

КПСЭнг(А)-FRHF, КПКВнг(А)-FRLS, КПКЭВнг(А)-FRLS,

КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx, ВВГнг(А)-FRLS,

ВВГЭнг(А)-FRLS, ППГнг(А)-FRHF,  ППГЭнг(А)-FRHF,

ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx

  • металлические кабельные лотки и комплектующие IEK®;
  • кабель-канал ПВХ IEK®;
  • трубы ПВХ гофрированные IEK®;
  • трубы ПВХ гладкие жёсткие IEK®;
  • металлорукав IEK®;
  • огнестойкие монтажные коробки IEK®;
  • системы крепежа.



ОГНЕСТОЙКАЯ КАБЕЛЬНАЯ ЛИНИЯ

В соответствии с ГОСТ Р 53316-2009 кабельные линии — это линии, предназначенные для передачи электроэнергии, отдельных ее импульсов или оптических сигналов и состоящие из одного или нескольких параллельных кабелей (проводов, токопроводов) с соединительными, топорными и конечными муфтами (уплотнениями) и крепежными деталями, проложенные согласно требованиям технической документации в коробах, гибких трубах, на лотках, роликах, тросах, изоляторах, свободным подвешиванием, а также непосредственно по поверхности стен и потолков и в пустотах строительных конструкций или другим способом.

В настоящий момент в Российской Федерации особое внимание уделяется безопасности людей и сооружений, их защите от прямого воздействия пожара. На сегодняшний день в России действует ряд нормативных документов, предъявляющих определенные требования к огнестойкости кабельных систем.

Время работоспособности ОКЛ должно быть не менее времени, необходимого для эвакуации людей в безопасную зону, а также времени, необходимого для функционирования таких систем, как:

  • системы противопожарной защиты (СПЗ);
  • системы охранно-пожарной сигнализации (ОПС);
  • системы контроля и управления доступом (СКУД);
  • системы оповещения и управления эвакуацией людей при пожаре (СОУЭ);
  • системы аварийного освещения на путях эвакуации;
  • системы вентиляции и противодымной защиты;
  • а также других систем, требующих сохранения работоспособности в условиях воздействия пламени.

Федеральный закон от 22.07.2008

N 123-ФЗ «Технический регламент о требованиях пожарной безопасности» статья 82

(в редакции ФЗ от 10.07.2012 N 117-ФЗ) ввел обязательное требование для кабельных линий.



Сертификация ОКЛ

Совместные испытания всех элементов, входящих в состав кабельной линии,
– это основное требование нормативных документов при проектировании ОКЛ.
Время работоспособности кабельной линии в условиях воздействия пламени
подтверждается результатами сертификационных испытаний по ГОСТ Р 53316-2009.



СОСТАВ ОГНЕСТОЙКОЙ КАБЕЛЬНОЙ ЛИНИИ



В соответствии с ГОСТ Р 53316-2009 кабельная линия состоит из:

  • одного или нескольких параллельных кабелей (проводов, токопроводов), проложенных в коробах, гибких трубах, на лотках, роликах, тросах, изоляторах, свободным подвешиванием, а также непосредственно по поверхности стен и потолков, в пустотах строительных конструкций или другим способом;
  • коробок монтажных огнестойких;
  • соединительных, стопорных и конечных муфт (уплотнений);
  • крепежных деталей.

Главным условием и основным требованием нормативных документов при проектировании ОКЛ являются совместные испытания всех элементов, входящих в кабельную линию.
Основным критерием работы ОКЛ является время сохранения работоспособности линии в условиях воздействия пламени.

Огнестойкая кабельная линия (в состав которой входят кабеленесущие системы и кабели) – это кабельная линия, способная сохранять функциональность (передавать электроэнергию или отдельные ее импульсы) в условиях пожара.





НАШИ ПАРТНЁРЫ









Огнестойкий кабель производства АВАНГАРД сертифицирован в составе различный огнестойких кабельных линий. Кабельный завод «Авангард» разработал и сертифицировал  несколько кабельных линий под торговой маркой «АвангардЛайн» . Завод гарантирует сохранение времени работоспособности ОКЛ в условиях пожара при соблюдении требований к монтажу.



В состав огнестойкой кабельной линии «АвангардЛайн» входят:

  • Кабели огнестойкие «Авангард» для систем пожарной сигнализации, монтажные, силовые

  • Системы кабельных лотков и кабельных лестниц «IEK», «ДКС», «Промрукав», «OSTEC», «КМ-профиль»

  • Огнестойкие коробки  «Авангард», «Гефест», «Промрукав, «Ecoplast», «ПРО Системс», «Мета»

  • Металлорукав  «ИЭК Холдинг», «ДКС», «Промрукав»

  • Трубы стальные  «ИЭК Холдинг»

  • Трубы гладкие пластивовые  «Промрукав», «Ecoplast»

  • Трубы гофрированные  «ДКС», «Промрукав», «Ecoplast»

  • Кабель - каналы   «ИЭК Холдинг», «ДКС», «Промрукав», «Ecoplast», «Гефест»

  • Системы крепежа.

В состав Огнестойкой Кабельной Линии «Авангардлайн-IEK» входят:

  • Огнестойкий кабель КПСнг(А)-FRLS, КПСЭнг(А)-FRLS,
    КПСнг(А)-FRHF, КПСЭнг(А)-FRHF,
    КПКВнг(А)-FRLS, КПКЭВнг(А)-FRLS,
    КПСнг(А)-FRLSLTx, КПСЭнг(А)-FRLSLTx,
    ВВГнг(А)-FRLS, ВВГЭнг(А)-FRLS,
    ППГнг(А)-FRHF,  ППГЭнг(А)-FRHF,
    ВВГнг(А)-FRLSLTx, ВВГЭнг(А)-FRLSLTx производства «Авангард»
  • металлические кабельные лотки и комплектующие IEK®,
  • кабель-канал ПВХ IEK®,
  • трубы ПВХ гофрированные IEK®,
  • трубы ПВХ гладкие жёсткие IEK®,
  • металлорукав IEK®,
  • огнестойкие монтажные коробки IEK®

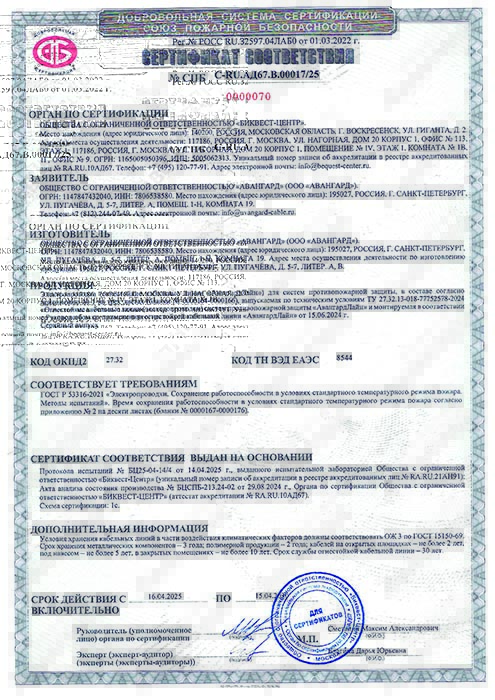

ОБРАЗЕЦ СЕРТИФИКАТА

ОГНЕСТОЙКОЙ КАБЕЛЬНОЙ ЛИНИИ



Сертификат ОКЛ предоставляется исключительно на системное решение, которое включает набор марок огнестойкого кабеля и соответствующий тип кабеленесущей системы, металлического крепежа, указанные в сертификате ОКЛ.

Монтаж огнестойкой кабельной линии должен проводиться квалифицированными специалистами в соответствии с инструкцией по монтажу ОКЛ, правилами технической эксплуатации электроуста- новок потребителей (ПУЭ) и другой нормативной документацией производителей кабеля и кабеленесущих систем.

ООО «Авангард» гарантирует сохранение работоспособности сертифицированной ОКЛ в условиях пожара только при условии соблюдения всех указаний Инструкции по проектированию и монтажу.





Огнестойкая Кабельная Линия «АвангардЛайн»

Огнестойкая кабельная линия «Авангардлайн-IEK»
